PearTune MSO Tuning elektrokola Yamaha PW-X/SE 2016-2018

Popis

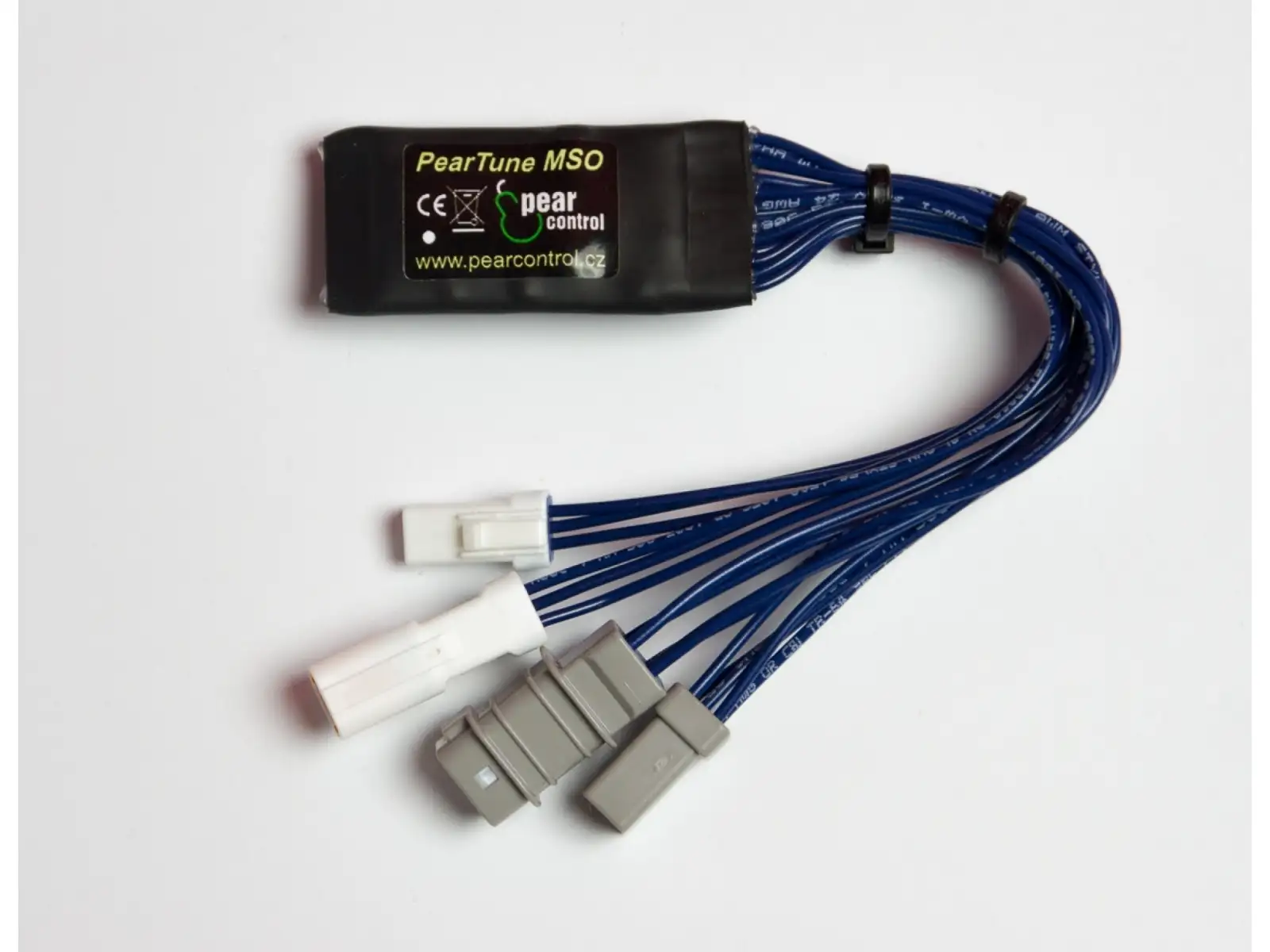

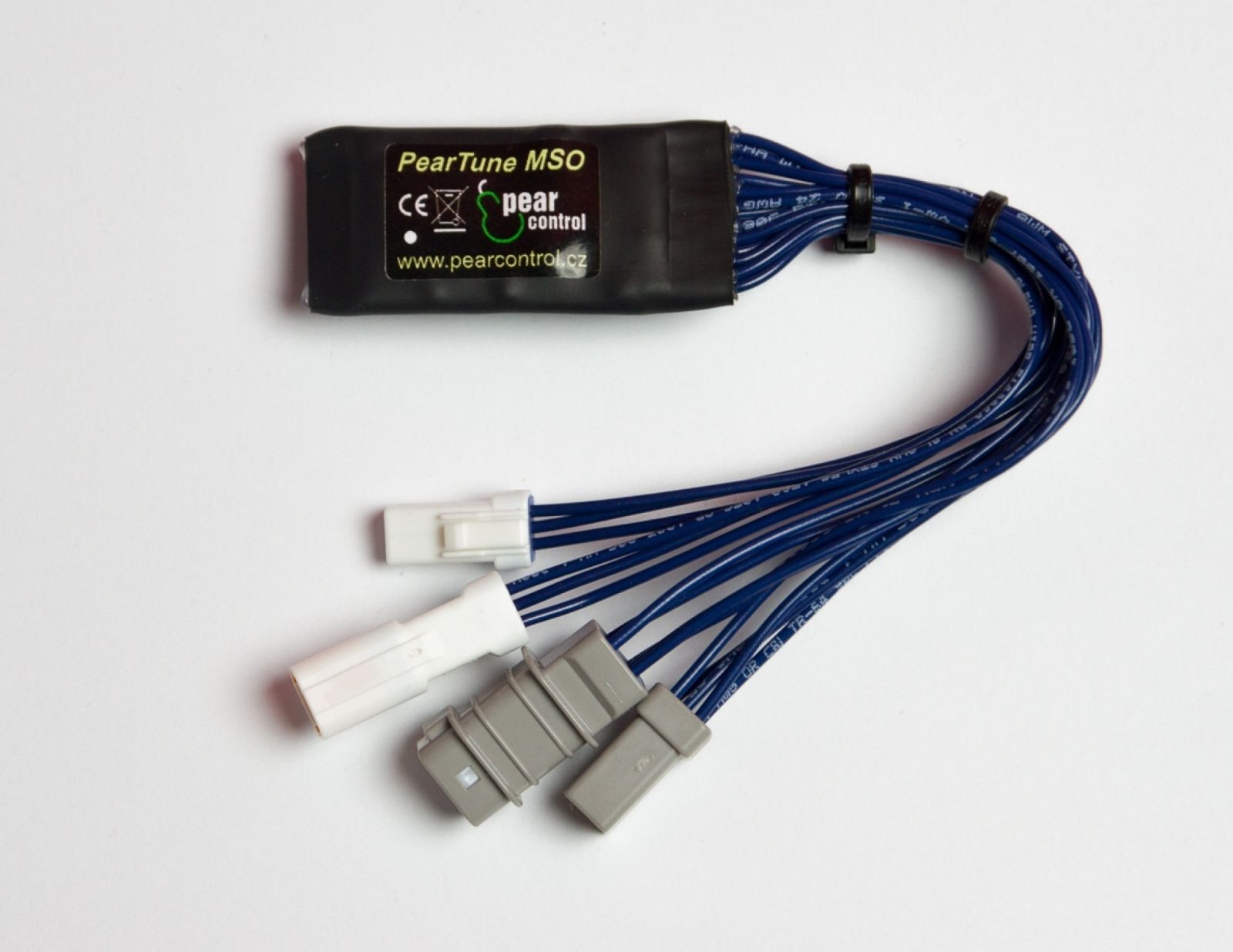

   PearTune se zapojí do systému elektrokola s použitím kompatibilních originálních konektorů. Zařízení není nutné nijak nastavovat ani není při instalaci nutné použití diagnostiky. Veškerá konfigurace a adaptace na nastavení konkrétního kusu elektrokola je zajištěna automaticky.
   PearTune je zapojeno mezi senzor tachometru a jednotku motoru a mezi display a jednotku motoru. Jako napájení se používá napájení displeje. Veškeré údaje jako je aktuální, průměrná, maximální rychlost, ujetá vzdálenost, atd. zůstávají na displeji pravdivě zobrazovány.
   Jediný rozdíl je v tom, že od okamžiku instalace Vy, nikoliv Vaše kolo, určujete, jak rychle pojdete. Maximální rychlost je limitována již pouze frekvencí šlapání.

POUŽÍVÁNÍ:

Funkci PearTune MSO lze kdykoliv během jízdy zapnout nebo vypnout krátkým stiskem tlačítka pro asistenci vedení kola (walk button). Funkce tohoto tlačítka zůstává při dlouhém stisku nezměněna. Aktivita zrychlovače je zobrazována na displayi blikáním indikátoru zvoleného stupně přípomoci a zobrazením hodnoty 9.9 km/h (2.5km/h) bezprostředně po zapnutí (vypnutí) zařízení.

PT-MSO-PWX/SE-16/17/18

① Sejmout plastový kryt středového pohonu zespoda. Pod krytem se nacházejí tři šrouby INBUS. Dva z nich blíže k přednímu kolu povolit a vyklopit motor směrem dozadu. Konektory a kabely jsou umístěny pod motorem.

② Rozpojit pětipólový konektor mezi displayem a tělem motoru a třípólový konektor mezi senzorem tachometru a tělem motoru.

③ Všechny čtyři odpovídající konektory na MSO zapojit do uvolněných odpovídajících konektorů na elektrokole. Všechny konektory jsou opatřeny zámky zabraňujícími jejich nesprávnému zapojení.

④ Umístit MSO do vhodné polohy a případně použít na kabeláž elektrikářské stahovací pásky. Motor klopit zpět do původní polohy a utáhnout dříve povolené INBUS šrouby. Dále namontovat kryt a kolo je připraveno na testovací jízdu.

Technické parametry

Rozměry bez kabelů: 21 x 40 x 12mm

Rozsah napájecího napětí: 5 - 15 V

Maximální odběr: 100 mA

Maximální příkon: 1.5W

Hmotnost: max. 30g

Napětí nikde v zařízení, ani uvnitř ani na vstupních/výstupních pinech nepřesahuje 20 V

Legislativa

Výrobce si vyhrazuje právo na změny. Tento návod je nedílnou součástí prodávaného zařízení. Zařízení není samostatně funkčním celkem. Používáním zařízení PearTune MSO se jeho uživatel zavazuje, že bude upravené elektrokolo používat v souladu s platnou legislativou daného státu a to i mimo pozemní komunikace, tedy pouze na vlastním pozemku nebo na pozemcích k tomu určených. Uživatel rovněž bere na vědomí, že provozování kola mimo vlastní pozemek i s vypnutým, avšak nainstalovaným zařízením PearTune MSO nemusí být v souladu s legislativou. Výrobce a prodejce nezaručuje neporušení záruky elektrokola ani nemožnost poškození či zablokování systému elektrokola. Výrobce a prodejce se zříká zodpovědnosti za jakékoliv škody, ať už na zdraví či na majetku, spojené s instalací či používáním tohoto zařízení.
