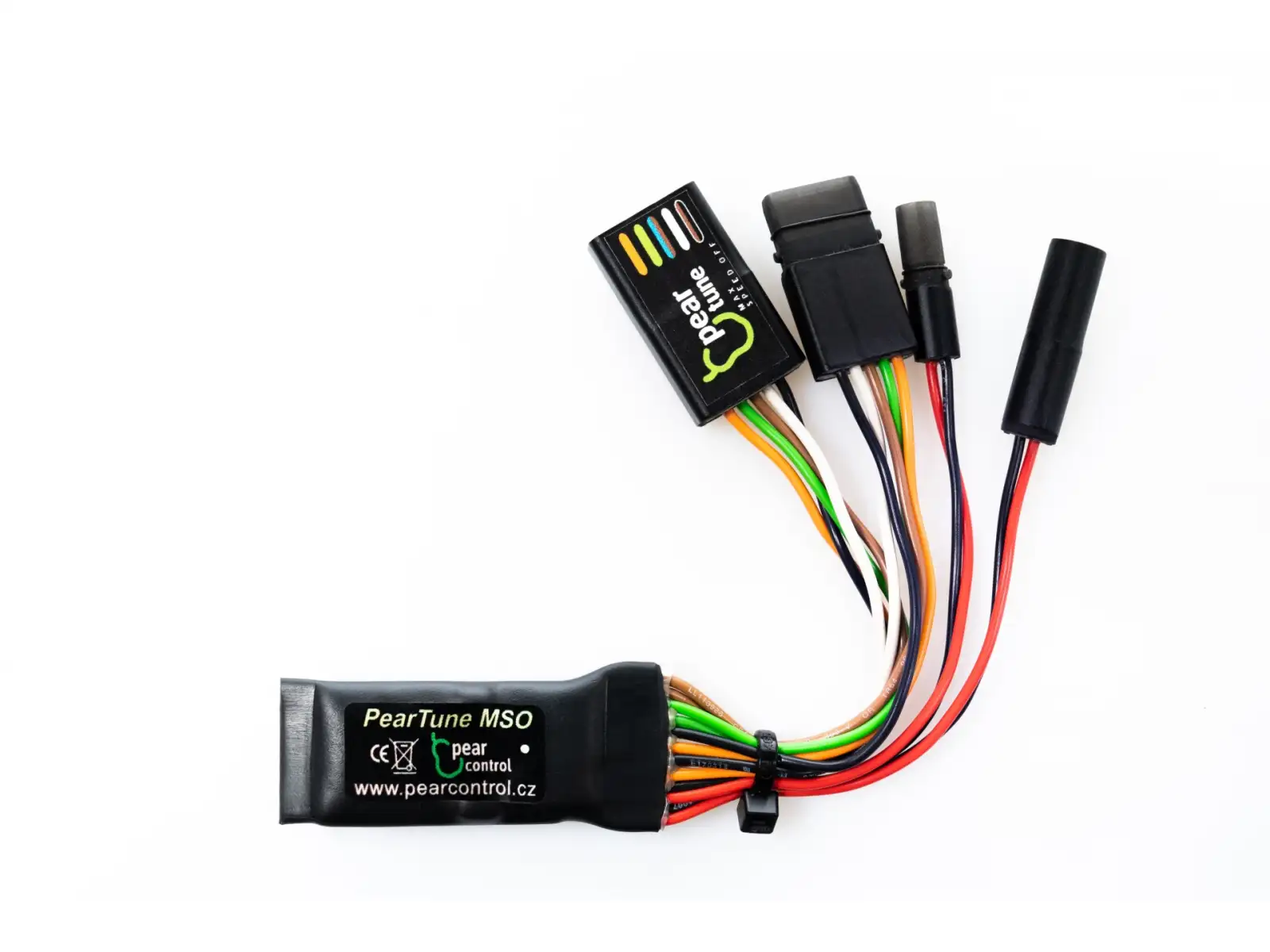

Pear Tune čip do elektrokola MSO 4.0 Brose-Fit

Popis

PearTune MSO je čip tuning elektrokola používaný k odstranění rychlostního omezení příšlapu elektrokola v 25km/h se středovým pohonem Brose.

PearTune BROSE se zapojí do systému elektrokola s použitím kompatibilních konektorů. Zařízení není nutné nijak nastavovat ani není při instalaci nutné použití diagnostiky. Veškerá konfigurace a adaptace na nastavení konkrétního kusu elektrokola je zajištěna automaticky.

PearTune je zapojeno mezi senzor tachometru a jednotku motoru a mezi display a jednotku motoru. Jako napájení se používá napájení displeje. Veškeré údaje jako je aktuální, průměrná, maximální rychlost, ujetá vzdálenost, atd. zůstávají na displeji pravdivě zobrazovány.

Jediný rozdíl je v tom, že od okamžiku instalace Vy, nikoliv Vaše kolo, určujete, jak rychle pojedete. Maximální rychlost je limitována již pouze frekvencí šlapání.

Používání:

Funkci PearTune MSO lze kdykoliv během jízdy zapnout nebo vypnout dvěma krátkými stisky tlačítka pro ovládání světel (light button). Funkce tohoto tlačítka zůstává při dlouhém stisku nezměněna. Aktivita zaříízení je zobrazena na displeji jednorázově po aktivaci zobrazením hodnoty 9.9km/h (2.5km/h) bezprostředně po zapnutí (vypnutí) zařízení.

Instalační postup

①  Odšroubujte šrouby a sejměte plastový kryt nebo plastovou „víčku“ na druhé straně, než je umístěno ozubené kolo.   Kola bez oddělené plastové „čepice“ ve spodní části budou vyžadovat sejmutí ramene pedálu pomocí vhodného vybavení. Pod tímto krytem jsou ukryty potřebné kabely a konektory.

② Odpojte 5-polohový konektor mezi zobrazovací jednotkou a motorovou jednotkou a 2-polohový konektor mezi tacho snímačem a motorovou jednotkou.

③ Zapojte oba příslušné konektory z MSO místo původních konektorů do motorové jednotky a pevně zatlačte původní, dříve odpojené konektory do MSO podle barevného kódování (červená strana vodiče na stranu červeného/oranžového vodiče nebo dolů - čelem k tělu motoru).

④ Aby byl systém vodotěsný, doporučuje se použít teplem smrštitelné hadičky na obou MSO konektorech připojených k originálním konektorům z tacho senzoru a zobrazovací jednotky. K zajištění konektorů v těle motoru použijte lepicí pistoli. Umístěte MSO do správné polohy a volitelně upevněte kabeláž pomocí elektrických spojek. Znovu nasaďte plastový kryt a rameno pedálu a kolo je připraveno k jízdě.

Rozměry bez kabelů: 21 x 40 x 12 mm

Rozsah napájecího napětí: 5 - 15 V

Maximální odběr: 100 mA

Maximální příkon: 1,5 W

Hmotnost: max. 30 g

Napětí nikde v zařízení, ani uvnitř ani na vstupních/výstupních pinech nepřesahuje 20 V.

EAN: PT-MSO-4.0-BR2-FIT
